Sintesi delle distanze di trasmissione dei cavi comuni

Introduzione ai tipi di cavi video di sorveglianza:

Secondo il materiale, ci sono SYV e SYWV. La struttura del materiale fisico dello strato isolante è diversa. SYV è un cavo in polietilene solido; SYWV è un cavo ad alta schiuma fisica. Le prestazioni di trasmissione del cavo in schiuma fisica sono migliori di quella del polietilene. (S -- cavo coassiale Y -- polietilene V -- cloruro di polivinile W -- polietilene stabilizzato)

In base all'impedenza, può essere diviso in SYV 50-XX SYV 75-XX SYV-100 XX...XX rappresenta il diametro esterno dello strato isolante.

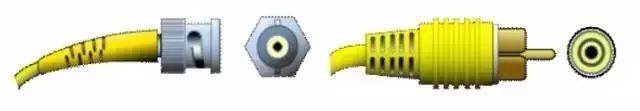

Segnale video composito 1. Il connettore generale è BNC, RCA (testa lotus)

75 rappresenta la resistenza e i 3 e 5 che seguono mostrano il suo diametro esterno dell'isolamento (3mm/5mm).

Punti di linea Video:

75-3 la distanza di trasmissione è di circa 200 metri;

75-5 la distanza di trasmissione è di circa 500 metri;

La distanza di trasmissione di 75-7 velocità è di circa 500 -- 800 metri);

La distanza di trasmissione di 75-9 velocità è di circa 1000 --- 1500 metri;

La distanza di trasmissione della velocità di 75-12 è di circa 2000 ---- 3500 metri.

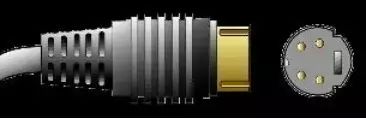

Terminale 2. S (o Y/C)

Il suo nome scientifico è chiamato "interfaccia video bicomponente", comunemente noto come terminale S e la distanza di trasmissione è di 15 metri di lunghezza.

Le specifiche della connessione S-Video sono una specifica sviluppata dai giapponesi. S si riferisce a "separato", che separa l'uscita di luminanza e cromanza, evita l'interferenza reciproca di luminanza e cromatura durante l'uscita di segnali video misti. L'interfaccia S è in realtà una interfaccia a cinque core, composta da cinque core, inclusi due segnali di luminanza, due segnali di cromatura video e un cavo di messa a terra schermato comune.

Rispetto all'interfaccia AV, dal momento che non esegue più la trasmissione mista Y/C, non c' è bisogno di separazione e decodifica del colore brillante, E l'uso di canali di trasmissione indipendenti evita in gran parte il passaggio del segnale nelle apparecchiature video. La distorsione dell'immagine migliora notevolmente la chiarezza dell'immagine. In ogni caso, S-Video ha ancora bisogno di mescolare i due segnali di differenza di colore (Cr Cb) in un segnale di chrominance C, trasmetti, E poi decodificalo in Cb e Cr nel dispositivo di visualizzazione per l'elaborazione, il che porta ancora un po' di perdita di segnale. Distorsione (piccola ma ancora rilevabile quando testata sotto i rigori delle apparecchiature video di trasmissione). La larghezza di banda del segnale di cromatura è anche limitata a causa della miscelazione di Cr e Cb, anche se il Video S è già abbastanza buono, è ancora lontano dalla perfezione. Anche se S-Video non è il migliore, prendendo in esame altri fattori come le condizioni di mercato correnti e i costi complessivi, è ancora una delle interfacce video più comunemente usate.

Segnale 3. VGA

VGA (Video Graphics Array) è uno standard di trasmissione video applicato da IBM con PS/2 nel 1987. Ha i vantaggi di alta risoluzione, velocità di visualizzazione rapida e colori ricchi. È stato ampiamente utilizzato nel campo dei display a colori. È facile da attenuare, la distanza di trasmissione è breve ed è sensibile alle interferenze. La sua distanza di trasmissione 3 4/6VGA è di 15-30M.

Video 4. Component (segnale RGBHV)

L'interfaccia della differenza di colore si basa sull'interfaccia S e la differenza blu (b) e la differenza rossa (r) nel segnale chrominance (C) vengono spedite separatamente, E la risoluzione può raggiungere più di 600 linee. Di solito utilizza YPbPr e YCbCr due tipi di segni, il precedente rappresenta l'uscita della differenza di colore della scansione progressiva, il secondo rappresenta l'uscita della differenza di colore della scansione interlace. Al giorno corrente, molti prodotti TV fanno affidamento sull'input della differenza di colore per migliorare la qualità del segnale di ingresso e attraverso l'interfaccia della differenza di colore, è possibile inserire una varietà di livelli di segnali, dal più basic 480i a 480p con scansione moltiplicatore, anche 720p, 1080i, Ecc. La distanza di trasmissione di 75-2RGB è di 30-50M e la distanza di trasmissione di 75-3RGB è di 50-70M.

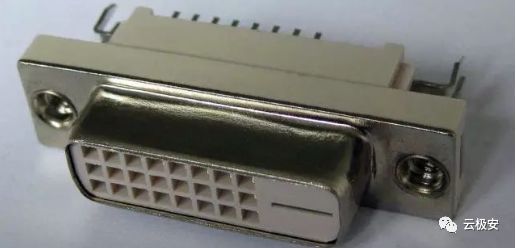

5. DVI

Interfaccia DVI-A (analogica, analogica): questa interfaccia è in realtà una deformazione dell'interfaccia VGA. Utilizzato per essere utilizzato su alcuni monitor CRT di fascia alta, ma ora è stato completamente eliminato. Spesso dico "interfaccia DVI falsa" si riferisce a DVI-A, perché trasmette ancora segnali analogici, piuttosto che segnali digitali che riflettono i vantaggi della tecnologia DVI.

Interfaccia DVI-D (digitale): DVI-D è una vera interfaccia di segnale digitale, che è più avanzata di DVI-A; Compatibile con i monitor CRT vecchio stile, se si verifica che c' è solo una interfaccia D-Sub sul monitor LCD, l'utente fisserà solo blankly.

Interfaccia DVI-I (integrata): questa è una interfaccia ibrida che integra DVI-A e DVI-D. È compatibile sia con DVI-D che con DVI-A (può anche essere convertito in connessione a D-Sub), che è l'interfaccia DVI più compatibile al momento

In generale, durante la trasmissione di segnali video inferiori a 1600x1200 @ 60Hz, non c' è nessuna differenza evidente tra DVI a canale singolo e DVI a doppio canale. Se il monitor può supportare la risoluzione Full HD (1920x1080) o superiore, non scegliere il cavo dati DVI a canale singolo. DVI-D può ricevere solo segnali digitali; DVI-I può ricevere segnali digitali e segnali analogici contemporaneamente e la distanza di trasmissione è breve, 7-15M.

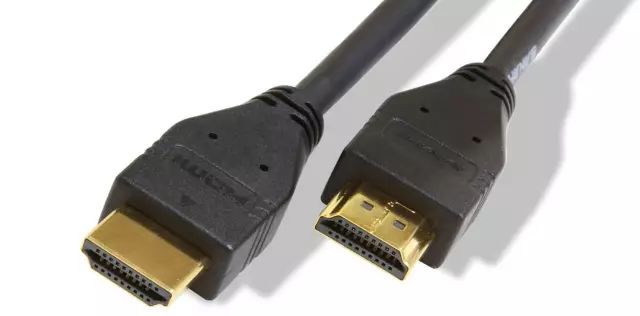

6. HDMI

Utilizza lo stesso protocollo di base del segnale digitale DVI, quindi può anche essere cambiato con il segnale DVI tramite l'adattatore ed è compatibile con il segnale DVI. Più potente dell'interfaccia DVI, HDMI consente la trasmissione di segnali audio ad alta fedeltà tramite cavi HDMI durante lo sviluppo di un protocollo di comunicazione. La connessione senza cuciture riduce il problema del cablaggio e rende HDMI più ampiamente compatibile. Supporta la velocità di trasmissione dati da 5Gbps e può trasferire fino a 15 metri.

Rispetto a DVI, HDMI può inviare segnali audio digitali e aggiunge supporto per HDCP, fornendo al tempo stesso una migliore funzione DDC opzionale. HDMI supporta una velocità di trasferimento dati di 5Gbps e può trasferire fino a 15 metri, che è sufficiente per gestire un video 1080p e un segnale audio a 8 canali. E perché un video 1080p e un segnale audio a 8 canali richiede meno di 4 GB/s, HDMI ha un sacco di headroom. Questo gli consente di collegare separatamente il lettore DVD, il ricevitore e il PRR con un cavo singolo. In aggiunta, HDMI supporta EDID e DDC2B, quindi il dispositivo con HDMI ha le caratteristiche di "plug and play", E "negoziazione" sarà automaticamente realizzata tra la sorgente del segnale e il dispositivo di visualizzazione, e il formato video/audio più adatto sarà selezionato automaticamente.

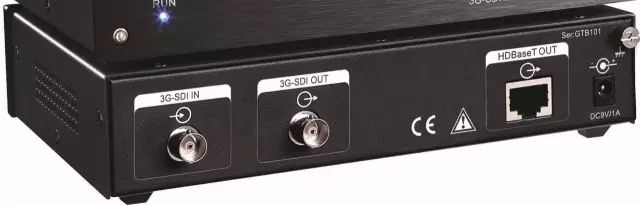

7. SDI

SDI (interfaccia digitale seriale) è "interfaccia seriale componente digitale". Poi HD-SDI è l'interfaccia seriale del componente digitale ad alta definizione. Il HD-SDI è una telecamera radio e televisiva ad alta definizione non compressa in tempo reale, che è un altro avanzamento tecnologico nel campo del monitoraggio della sicurezza, fornisce fonti di immagine ad alta definizione per i centri di monitoraggio.

Segnali di controllo comuni, RS232, RS422, RS485, IR, CR-NET (segnale di controllo CREATOR)

La velocità di trasmissione RS232 è bassa. Durante la trasmissione asincrona, la velocità di trasmissione è di 20Kbps. L'interfaccia utilizza una linea di segnale e una linea di ritorno del segnale per formare un modulo di trasmissione a terra comune. Questa trasmissione a terra comune è incline all'interferenza della modalità comune, quindi è resistente alle interferenze del rumore è debole. La distanza di trasmissione è di 15 metri a 20 metri. Quando si utilizza un cavo di comunicazione di 150pF/m, la distanza massima di comunicazione è di 15m; Se la capacità per metro di cavo è ridotta, la distanza di comunicazione può essere aumentata. Un altro motivo per la breve distanza di trasmissione è che RS-232 è una trasmissione del segnale a estremità singola e ci sono problemi come il rumore comune del terreno e l'incapacità di sopprimere le interferenze in modalità comune, sO viene utilizzato in generale per la comunicazione entro 20m.

RS-422 è la trasmissione in modalità differenziale, con una forte capacità anti-interferenza, può inviare 1200 metri e la velocità di trasmissione massima è di 10 Mb/s. La lunghezza della coppia intrecciata bilanciata è inversamente proporzionale alla velocità di trasmissione e la distanza di trasmissione massima può essere realizzata solo quando la velocità è inferiore a 100kb/s. Le tariffe di trasmissione più elevate sono disponibili solo su distanze molto corte. In generale, la velocità di trasmissione massima che può essere prodotta su una linea di doppino intrecciato con una lunghezza di 100 metri è solo 1 Mb/s.

La distanza massima di comunicazione del RS-485 è di circa 1219 metri e la velocità massima di trasmissione dei dati è di 10Mbps. L'interfaccia RS-485 adotta una combinazione di driver bilanciato e ricevitore differenziale e la capacità di interferenza della modalità anti-comune è migliorata, vale a dire che l'interferenza anti-rumore è buona.

IR infrared (CREATOR central control porta a infrarossi) distanza di trasmissione di 150 metri.

CR-NET (segnale di controllo CREATOR) la distanza di trasmissione è di 800 metri.
