Come separare le funzioni dei cavi di rete schermati, dei cavi a doppino intrecciato e dei cavi di rete a doppia schermatura Super Type 5?

Il cavo di rete, in parte della progettazione e della costruzione di cablaggi integrati, è il mezzo di base della maggior parte dei sistemi di trasmissione delle informazioni. La sua utilità è evidente. Questa carta analizza il ruolo principale del cavo di rete schermato. Cos'è una coppia ritorta? Cosa sono STP, SFTP, UTP, FTP e ASTP? Super 5 cavo di rete a doppia schermatura di cosa? Che cos'è il cavo di rete schermato singolo Super classe 5? Qual è la differenza tra un cavo a doppio schermo e un cavo non schermato? Come separare le cinque linee superclass? Come separare super six lines?

1. Qual è la funzione principale del cavo di rete schermato?

I cavi di rete schermati vengono utilizzati in ambienti con forti interferenze. Le interferenze causeranno una trasmissione del segnale intermittente o anche interrotta. E i cavi schermati possono essere una resistenza molto buona alle interferenze, mantenere la trasmissione normale e avere buone prestazioni di segretezza, la struttura di schermatura del filo di schermatura per ridurre le interferenze reciproca tra i cavi ha un vantaggio di nascita, schermatura del segnale elettromagnetico del mondo esterno, Non solo può bloccare la lamina la perdita elettromagnetica del filo stesso allo stesso tempo, anche il segnale di disturbo del fuoco non danneggia il lavoro di altri cavi, può impedire che le informazioni siano maschiate.

Nel cavo di rete schermato, c' è un filo di rame, che è, il cavo di terra. È possibile utilizzare una presa RJ45 schermata e una estremità della linea di scarico è messa a terra quando è in uso. Il filo di terra è migliore nella schermatura dei segnali esterni. I cavi di rete schermati devono essere ben collegati e schermati per ridurre l'impatto di forti interferenze sui segnali di rete. Non utilizzare cavi di rete schermati se necessario perché i cavi di rete schermati hanno requisiti di cablaggio elevati. I cavi di rete schermati devono essere ben collegati e schermati nel sistema. Se la messa a terra non è buona, l'effetto sarà molto basso.

Se il terreno non è corretto, la resistenza di messa a terra è un potenziale di terra troppo grande o irregolare, ciò causerà un rumore di terra, vale a dire uno genera una differenza di potenziale elettrico a due o 'clock nel canale di trasmissione, in modo che lo strato di schermatura del metallo della corrente di interferenza, lo strato di schermatura sia formato una delle principali fonti di interferenza, Requisiti di cablaggio del cavo schermato più rigidi, sono necessarie tutte le parti con prestazioni di schermatura e necessita di un buon sistema di messa a terra. Nella costruzione effettiva, è difficile essere perfettamente messa a terra. Come risultato, lo stesso strato di schermatura diventa la più grande fonte di interferenza e le prestazioni possono anche essere inferiori a quella della coppia ritorta non schermata.

2. Cos'è una coppia ritorta? Perché i twistei?

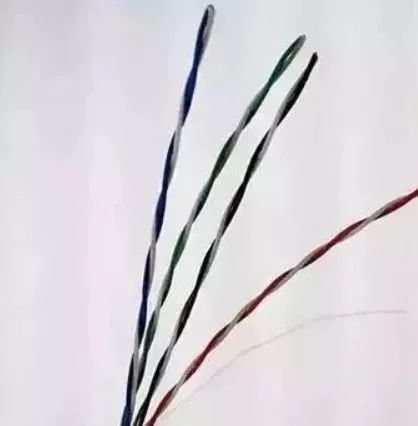

(1) coppia ritorta: come mezzo di trasmissione, è realizzato con due fili di rame sottili avvolti con materiale isolante ad un dato rapporto.

(2) perché vuoi avvolgere due cavi twisted-pair: perché l'avvolgimento reciproco cambia le caratteristiche elettriche originali del cavo, che non può solo ridurre il proprio mirino, ma anche prevenire l'interferenza di altri segnali sul cavo nella massima misura.

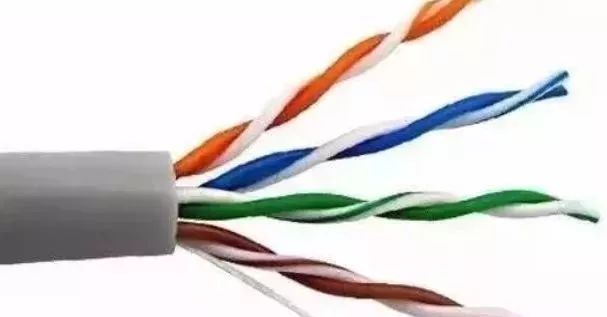

L'immagine mostra i super cinque tipi di coppie intrecciate, composti da quattro paia di fili intrecciati, un totale di otto fili. La coppia intrecciata è un tipo di mezzo di trasmissione più comunemente utilizzato nell'ingegneria dei cablaggi completi. È un tipo di cavo di distribuzione generale realizzato da twining due fili isolati a distanza insieme secondo specifiche. Appartiene al mezzo di trasmissione della rete di comunicazione delle informazioni.

STP, SFTP, UTP, FTP e ASTP sono diversi

STP: cavi a doppino intrecciato schermati in modo indipendente. Uno strato di foglio di alluminio viene aggiunto all'esterno dei fili del nucleo. Ogni paio di fili ha uno strato di schermatura in foglio di alluminio per ridurre l'attenuazione del segnale. C' è anche uno strato di schermatura intrecciato in metallo per ogni quattro paia di incollaggio di fili, che ha raggiunto lo standard strutturale di sette tipi di netwCavi ork. Adatto per reti ad alta velocità e trasmissioni ad alta sicurezza, può supportare gli aggiornamenti delle applicazioni future, può unificare la piattaforma di cablaggio, trasmissione di informazioni su più media insieme.

SFTP: cavo a doppino intrecciato a doppia schermatura. La rete intrecciata viene aggiunta sulla base del foglio di alluminio di STP. Di solito, la rete intrecciata è realizzata in filo di alluminio e magnesio e rete di rame stagnato. Il suo vantaggio sta nella riduzione efficace del campo magnetico ambientale, interferenza del segnale, basso grado di attenuazione del segnale interno. Il punto debole è il sesso morbido è debole e costoso, questo tipo fornisce il filo di trasmissione anti-interferenza e altamente confidenziale, nel progetto di cablaggio professionale di un ambiente speciale applicabile.

UTP: il cavo a doppino intrecciato non schermato è il cavo del sistema di cablaggio più utilizzato nel mercato comune. Viene utilizzato per applicazioni di rete comuni con larghezza di banda di trasmissione inferiore a 250MHz e senza requisiti di prestazioni speciali. Le prestazioni complessive soddisfano i requisiti, il prezzo è basso e la costruzione e la manutenzione sono convenienti. Le prestazioni massime di questo tipo supportano solo il sistema di cablaggio con sei tipi di cavi di rete.

FTP: è un cavo a doppino intrecciato schermato da un foglio di alluminio. Ha i vantaggi di una grande larghezza di banda, alcune capacità anti-interferenza, attenuazione del segnale ridotta, basso recupero del fumo, senza alogeni e protezione ambientale.

ASTP: il cavo di rete schermato a doppio trefolo corazzato (cavo) è uno speciale cavo di rete a doppia schermatura. Sulla base della linea sopra a doppia schermatura, lo strato esterno è lo strato di armatura del nastro d'acciaio. Quando utilizzato, entrambe le estremità dello strato di armatura del nastro d'acciaio sono collegate a terra e una estremità dello strato schermato più interno è messa a terra. Oltre agli effetti del doppio filo schermato, la forza è maggiore, che può essere utilizzata per i sistemi di cablaggio con danni da roditori comuni o requisiti antideflagranti. In generale, il filo schermato è più costoso rispetto al filo non schermato in termini di costi e installazione e le prestazioni di piegatura sono leggermente difficili. Ma è adatto per alcuni ambienti speciali e cablaggio del sistema di schermi. Possiamo capire la propria situazione dopo la scelta ragionevole, ottimizzare il costo e l'effetto di cablaggio.

Che cos'è il cavo di rete schermato singolo Super classe 5?

L'intero sistema è tutte le apparecchiature di schermatura, inclusi cavi di rete, moduli, cristalli, ecc. Rispetto ai cavi di rete Super Five non schermati, oltre ai fili intrecciati e alle corde di riempimento, lo strato esterno è avvolto da un foglio di alluminio, che può ridurre le radiazioni. Se la radiazione elettromagnetica è grave e i requisiti di trasmissione dei dati sono rigidi, il cavo di rete schermato singolo super Class 5 è affidabile.

Che cos'è il cavo di rete a doppia schermatura super 5?

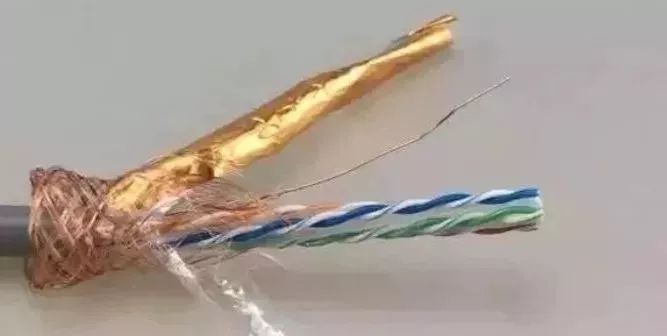

Il cavo di rete a doppia schermatura è avvolto in uno strato di foglio di alluminio intorno alla coppia intrecciata e ha uno strato di rete metallica intrecciata, adatto per reti ad alta velocità e trasmissioni ad alta sicurezza per ridurre le radiazioni. Il cavo di schermatura è adatto per il campo di applicazione del segnale ad alta frequenza del segnale dell'onda della corda e il cablaggio tra il cavo di comunicazione dell'utente e il telaio di distribuzione del sistema di cablaggio integrato residenziale.

Qual è la differenza tra un cavo a doppio schermo e un cavo non schermato?

Il cavo di rete schermato si riferisce al cavo di rete con uno strato di schermatura all'interno e lo strato di schermatura si riferisce al foglio di alluminio e alla rete tessuta. Lo schermo per cavi a scudo singolo è solo uno strato di carta in foglio di alluminio, cavo a doppia schermatura all'esterno della coppia di fili avvolto in uno strato di foglio di alluminio e uno strato di rete metallica, il cavo a doppio schermo e il cavo schermato sono in base all'ambiente dell'uso di diversi da separare, Il doppio cavo schermato è principalmente con un forte ambiente di interferenza, il cavo schermato viene utilizzato quotidianamente in un ambiente di rete.

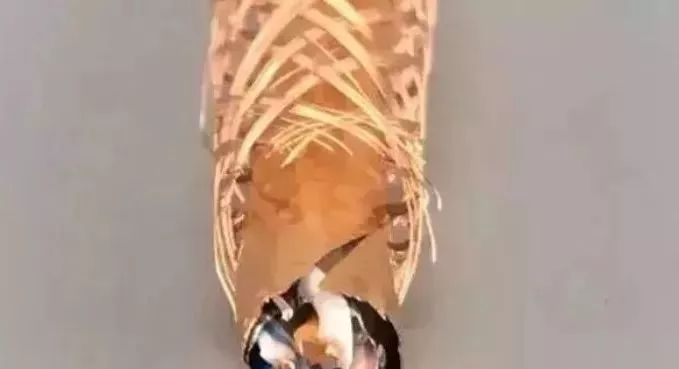

(1) doppia schermatura: il cavo di rete e il cavo di rete non schermato sono molto facili da separare gli uni dagli altri in termini di struttura interna. Il doppio cavo di rete schermato ha uno strato di rete di schermatura metallica e uno strato di foglio di alluminio all'interno. Il doppio cavo di rete schermato è anche noto come rete a nastro a doppio schermoCavo di lavoro. Un cavo di rete non schermato ha solo quattro paia di cavi di rete.

(2) il cavo: le coppie di cavi interni sono saldamente avvolte insieme in una direzione in senso antiorario, il che aiuta a ridurre il mirino interno e le interferenze esterne. In un ambiente di rete comune, un'interferenza elettromagnetica debole non colpisce il cavo di rete non schermato e il nucleo all'interno del cavo di rete viene avvolto in coppia. La lunghezza di torsione di un cavo di rete è la lunghezza di una coppia di cavi a doppino intrecciato. È la lunghezza della torsione e indica quanto è stretta ogni paio di cavi.

Ogni paio di cavi all'interno del cavo di rete è attorcigliato in senso antiorario e la distanza intrecciata di ogni coppia è diversa. Questo avvolgimento reciproco cambia le caratteristiche elettroniche originali del cavo, che possono resistere ad alcune interferenze elettromagnetiche esterne e ridurre il problema del mirino a causa del proprio segnale.

Quando il cablaggio esistente un forte ambiente di interferenza incierà l'effetto di trasmissione della rete, serio può portare all'interruzione del segnale di trasmissione, dell'ambiente di cablaggio delle linee di alimentazione ad alta tensione o delle apparecchiature audio streamline, il segnale di trasmissione di rete è molto evidente, come questo tipo di situazione, utilizza doppi cavi per proteggere il segnale di interferenza, Per mantenere il normale segnale di trasmissione di rete.

(3) cavi a doppia schermatura: nel processo di cablaggio è più complicato rispetto al cavo schermato, richiede un sistema di cablaggio, sono necessarie tutte le parti con prestazioni di schermatura e è necessario avere un buon sistema di messa a terra, se il terreno è difettoso, crea lo scudo come fonti di interferenza, Nella massima prestazione le prestazioni possono anche tornare non uguali al cavo a doppino intrecciato schermato, il cavo così schermato viene utilizzato quando necessario.

Come sai le cinque righe della superclasse?

1. Check

(1) CAT 5e è stampato sul corpo del filo di più di cinque categorie.

(2) ci sono quattro paia di coppie intrecciate nella pelle: blu, blu e bianco, arancione e arancione e bianco, verde e verde e bianco, marrone e marrone e bianco.

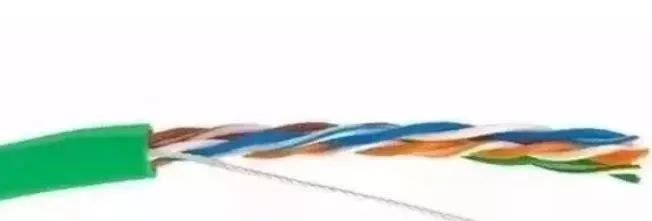

(3) c' è anche una corda (flocculante), denominata come la corda di trazione, che viene utilizzato per migliorare la resistenza alla trazione del cavo e la coppia intrecciata nella pelle online del cavo di rete per interni.

2. Identifica

I cavi di rete Super 5 sono classificati in cavi di rete non schermati e schermati. Le differenze sono le stesse: i cavi di rete schermati sono divisi in cavi di rete schermati singoli (coppia intrecciata avvolta con uno strato di foglio di alluminio) E cavi di rete a doppia schermatura (sulla base del foglio di alluminio con uno strato di rete). I cavi di rete schermati possono prevenire efficacemente le interferenze di radiazioni elettromagnetiche da altri fili ad alta potenza e forti fonti di alimentazione, ridurre notevolmente la velocità di errore del bit della trasmissione del segnale e giocare con il ruolo di schermatura delle interferenze.

3. Classificazione

I materiali dei cavi di rete super five sono divisi in una varietà di rame privo di ossigeno, bronzo, alluminio rivestito di rame, argento rivestito di rame, quattro ferro e quattro alluminio, ecc. Quattro ferro quattro alluminio è uno della migliore qualità. Alluminio rivestito di rame e alluminio rivestito di rame sarà bruciato immediatamente quando incontra il fuoco. Dopo la combustione, saranno spezzati immediatamente. Il bronzo è anche noto come rame rivestito in rame e lo strato esterno è avvolto con uno strato di rame privo di ossigeno. Il rame privo di ossigeno è vero rame privo di ossigeno, non importa quanto molti strati la superficie raschiata e il colore del nucleo di rame non cambiano.

In effetti, ci sono 4 paia di cavi a doppino intrecciato, corda di riempimento e pelle esterna. L'esterno è più dello strato esterno impermeabile in PE per interni, che gioca principalmente il ruolo di impermeabile e a prova di umidità. La durata del cavo super five è di circa 10 anni.

Come separare super six lines?

1. Guarda la struttura

Scheletro incrociato, sei tipi di filo, rispetto ai super cinque tipi di filo nel mezzo di uno scheletro incrociato isolante, il cavo di rete quattro paia di coppie intrecciate sono plaCed in quattro scanalature, una tale struttura può migliorare le caratteristiche di bilanciamento del cavo, rispetto ai cinque tipi di filo, sei tipi di prestazioni del cavo più veloci e migliori.

2. Aspetto

Il corpo dei sei tipi di filo viene stampato con il logo CAT 6, mentre il corpo del super cinque tipi di filo viene stampato con CAT 5. Il nucleo di rame dei sei tipi di filo è più spesso e più grande di quello dei cinque tipi di filo.

3. Performance

Una differenza importante tra la categoria 6 e la categoria Super 5 è che migliora le prestazioni in termini di gambo incrociato e perdita di ritorno. In effetti, la più grande differenza tra la categoria 5 e la categoria Super 5 è che la linea Super categoria 5 ha un miglioramento maggiore delle prestazioni, la linea di categoria 5 non ha un cavo di trazione.
