Come funzionano gli anelli di contatto

Un anello di contatto è un componente elettrico responsabile del collegamento e della trasmissione di energia e segnali A un corpo rotante. Secondo il mezzo di trasmissione, gli anelli di contatto sono divisi in anelli di contatto elettrici, anelli di contatto fluidi e anelli lisci, che può anche essere definita come "comunicazione rotativa" o "comunicazione rotativa". Gli anelli di contatto sono di solito installati al centro della rotazione dell'attrezzatura e sono composti principalmente da due parti: rotanti e stazionari. La parte rotante è collegata alla struttura rotante del dispositivo e ruota con esso, chiamata "rotore", E la parte fissa è collegata alla fonte di energia della struttura fissa del dispositivo, chiamata "statore".

Gli anelli di contatto possono essere utilizzati in qualsiasi sistema elettromeccanico che trasmette continuamente segnali di alimentazione e dati con rotazione di 360 ° e sono spesso chiamate anelli di contatto conduttivi, spazzole, adattatori, anelli di raccolta, collettori, giunti rotanti, anelli di raccolta e anelli di ritorno, commutatore, ecc., Il suo principio è di realizzare il dispositivo di trasmissione di precisione della corrente, del segnale dati o dell'immagine e della trasmissione di potenza di due meccanismi rotanti correlati. Viene spesso utilizzato nel campo di rotazione continua illimitata di 360 °, che richiede la trasmissione di segnali elettrici e segnali dati da una posizione fissa a una posizione rotante.

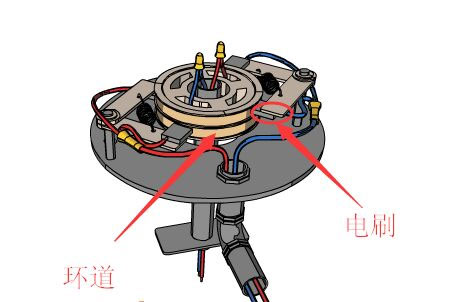

La sua struttura è composta principalmente da materiali elastici (spazzole elettriche), materiali di superficie a contatto scorrevole (anelli conduttivi, piccoli cuscinetti in acciaio di precisione, materiali plastici isolanti e materiali di incollaggio in resina. Le spazzole elettriche sono realizzate con materiali in lega di metallo prezioso in forma "II" e conduttive le scanalature "V" e "concave" dell'anello sono simmetricamente a doppio contatto, E utilizzare la pressione elastica della spazzola per scorrere con la scanalatura ad anello dell'anello conduttivo per inviare segnali e correnti. È un componente chiave di apparecchiature elettromeccaniche in vari settori, come tabelle rotanti di precisione, apparecchiature per cavi, generazione di energia eolica, forno a cristallo singolo, macchine per il riempimento e l'imballaggio, porte girevoli automatiche, ecc.
