Qual è la funzione di ogni cavo nel cavo di rete a 8 core nel sistema di videosorveglianza?

Quando molti amici collegano il cavo di rete, di solito non conoscono gli otto fili di rame nel cavo di rete, quali sono quelli che garantiscono la normale trasmissione della rete? La prima cosa da sapere è la funzione generale degli otto fili di rame. Al fine di ridurre l'interferenza reciproca dei segnali elettromagnetici, gli otto fili di rame sono intrecciati insieme ad una buona densità. In questo modo, durante la trasmissione di segnali elettrici, le onde radio radiate dagli altri si cancellano a distanza, eliminando efficacemente le interferenze. Il nome twisted pair è derivato anche da questa struttura.

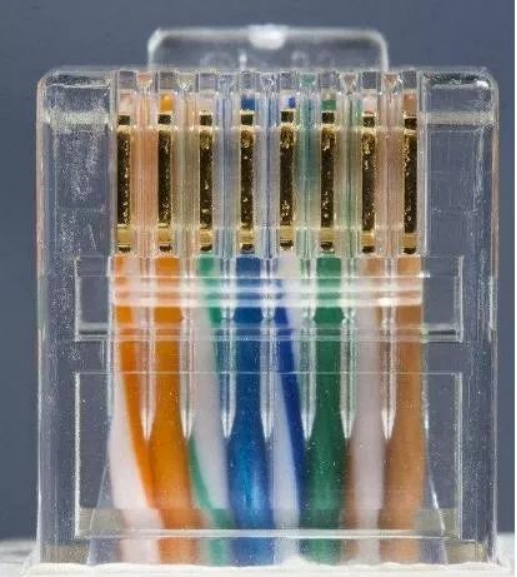

La prima applicazione della coppia intrecciata è stata utilizzata per la trasmissione di segnali telefonici, e poi è stata gradualmente inserita nella trasmissione di segnali digitali. Ora, le coppie intrecciate di categoria 5e e le coppie intrecciate di categoria 6 sono ampiamente utilizzate. La larghezza di banda massima può raggiungere 1000Mbps. Lo sconto unico della coppia intrecciata è che la distanza di trasmissione è breve, che può raggiungere solo 100 metri. In generale, i cavi a doppino intrecciato di categoria 5 over categoria 5 devono utilizzare quattro paia di fili, vale a dire 8 fili. Inferiore a 100M, utilizza in generale 1, 2, 3, 6, quattro fili. Linea principale (standard 568B): la sequenza di linea su entrambe le estremità è la stessa e la sequenza di linea è: arancione-bianco, arancione, verde-bianco, blu, blu-bianco, verde, marrone-bianco, marrone. Linea inversa (568A): una estremità è la sequenza di linea della linea positiva e l'altra estremità è: verde-bianco, verde, arancione-bianco, blu, blu-bianco, arancione, marrone-bianco, marrone. La prima pressa di monitoraggio: la sequenza di linea 568A non è necessaria per memorizzare, uno non utilizza più questa sequenza di linea e quando viene utilizzato l'altro, basta sostituire 13 e 26 sulla base di B.

In particolare, perché utilizzare 1236 quattro fili, quindi è necessario sapere qual è la funzione di ogni core: 1 dati di uscita ( ) 2 dati di uscita (-) 3 dati di ingresso ( ) 4 riservato all'uso telefonico 5 riservato al telefono utilizzare 6 per inserire i dati (-) 7 riservato all'uso telefonico 8 riservato all'uso telefonico può essere visto che anche se la coppia intrecciata ha 8 fili core, solo 4 di loro vengono utilizzati nella rete 100M attualmente ampiamente utilizzata. Radici, vale a dire il 1 °, il 2 °, il 3 °, il 6 ° e il 6 °, giocano il ruolo di ricevere e inviare segnali. 4, 5, 7 e 8 sono linee a due vie, dedicate all'uso. In ogni caso, quando la rete supera i 100M, di solito vengono utilizzati tutti e otto i core. Ad esempio, non solo 1 3 2 6 ma anche otto core devono essere utilizzati per cavi di categoria 6 e di categoria 6, in caso le operazioni di rete non siano stabili. Spelando il cavo di rete, possiamo trovare che la densità di avvolgimento delle quattro paia di coppie intrecciate non è la stessa. Le coppie arancioni e verdi utilizzate per la trasmissione dei dati hanno un numero significativo di giri di avvolgimento rispetto alle coppie marroni e blu utilizzate per la messa a terra e altri scopi pubblici, quindi è consigliato quando di solito si fanno maglioni, fissali rigorosamente in ordine di 568B.

Ho spesso sentito le persone dire: "mi piace fare le linee nell'ordine sono usato per, può essere usato?" Puoi usare questo a casa casualmente, ma se sei in un progetto, dovrebbe essere più rigoroso e seguire l'ordine di linea. In alternativa, il ruolo della coppia intrecciata sarà perso. L'attenuazione della trasmissione dei dati è grave e la distanza di trasmissione è molto ridotta. Qui possiamo evidenziare che se vuoi organizzare la sequenza del filo secondo le tue abitudini, devi mettere i due core di 1 e 3 su un paio di coppie intrecciate, E i due core di 2 e 6 su un paio di coppie intrecciate.
