Classificazione e applicazione dell'anello di contatto

L'anello di contatto è un anello collegato al conduttore centrale e un anello collegato allo strato esterno del cavo come anello di schermatura. Gli anelli di contatto schermati coassiali vengono di solito utilizzati per la trasmissione di segnali sopra i 12 MHz. La sezione trasversale di questo anello di contatto è a forma di scanalatura, che è principalmente un conduttore coassiale rettangolare. C' è anche un anello di contatto capacitivo a frequenza intermedia. Il conduttore centrale è a forma di anello, supportato sullo strato di schermatura con cuscinetti isolanti. L'anello di contatto a frequenza intermedia è un gruppo di anelli di contatto utilizzato per la trasmissione di segnali e energia radar a frequenza intermedia (decine di megahertz). Questo tipo di anello di contatto ha una frequenza più elevata e gli anelli di contatto ordinari possono essere utilizzati per la trasmissione inferiore a 12 MHz.

Gli anelli di contatto a bassa frequenza sono componenti dell'anello di contatto che utilizzano contatti scorrevoli per inviare segnali e energia a bassa frequenza. Di solito ci sono due tipi di anelli di contatto: anello di contatto cilindrico e anello di contatto differenziale. L'anello conduttivo dell'anello di contatto cilindrico è diviso in un anello piatto e un anello a V. Il materiale dell'anello conduttivo è di solito realizzato in rame, ottone, moneta argento e oro, e le spazzole includono spazzole sintetiche in palladio, lega d'oro o oro e rame-grafite.

Gli indicatori di prestazione elettrica dei componenti dell'anello di contatto sono: resistenza di isolamento, resistenza al contatto, rigidità dielettrica e crosstem. Per anelli di contatto a frequenza intermedia, a causa di alta frequenza, schermatura, corrispondenza dell'impedenza, tensione del rumore, ecc. In termini di progettazione strutturale, è necessario prima di tutto garantire un contatto affidabile e una connessione continua di tutte le linee. Il materiale utilizzato per la spazzola è necessario per avere una buona conduttività elettrica, la pressione sull'anello di contatto dovrebbe essere adeguata, l'eccentricità e l'agitazione dell'anello di contatto sono piccoli, E l'abrasività buona, coppia a basso attrito per una facile manutenzione

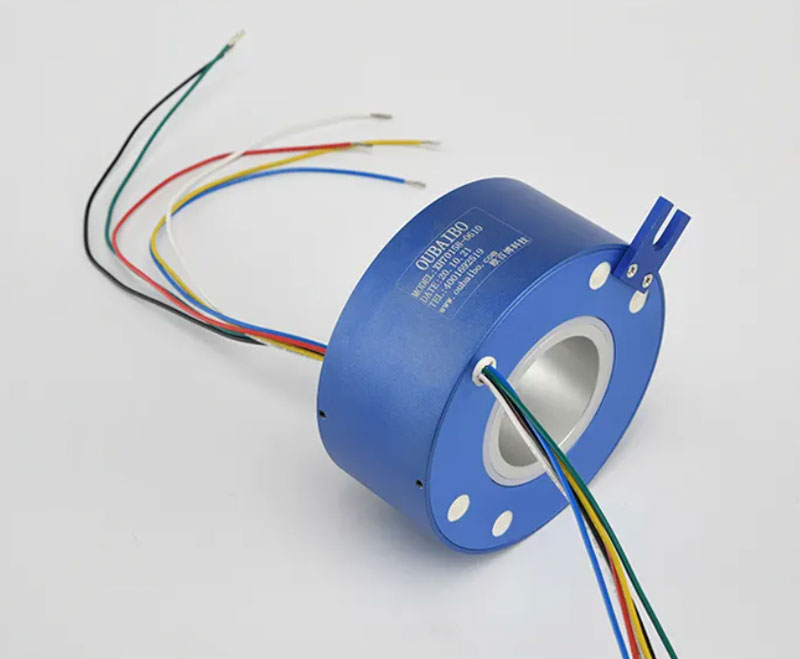

Tipi di struttura ad anello di contatto cilindrico: in base alle esigenze di installazione, può essere divisa nel tipo di albero e nel tipo di foro passante

Quali parametri tecnici importanti devono essere forniti quando si seleziona un anello di contatto: 1. Velocità di lavoro durante la rotazione. 2 canali di circuito, canali di segnale (circuiti, anelli e numeri di canale sono tutti uguali, se c' è un loop o un terreno, è un circuito separato, alcuni anelli di contatto possono essere utilizzati da altri circuiti, quindi vengono utilizzati una sola volta). 3. La tensione massima e la corrente del circuito di alimentazione e del circuito di segnale. 5. Temperatura di lavoro. 6. Livello di protezione (entrambi i requisiti di tenuta)

Gli anelli di contatto conduttivi hanno misure anti-interferenza del segnale?

Risposta: l'anello di contatto conduttivo di precisione è un componente con un piccolo spazio e un cablaggio denso. Tutti i tipi di segnali sono concentrati nell'anello di contatto. A causa dell'induttanza reciproca e dell'effetto di capacità reciproca tra i segnali, la spazzola scorrevole e la pista ad anello sono in contatto. Non può essere schermato ovunque e l'accoppiamento della capacità è particolarmente serio. La tecnologia attuale, tenendo conto del design strutturale dell'anello di contatto e del design del cablaggio interno dell'anello di contatto, può evitare completamente le interferenze tra la potenza e il segnale, E le interferenze tra il segnale e il segnale e possono prevenire le interferenze elettromagnetiche dall'esterno all'interno dell'anello di contatto.

Quali segnali possono trasmettere l'anello di contatto:

Ora l'anello di contatto può inviare tutti i popolari segnali di media e bassa frequenza, segnali di controllo bus e così via.

Come: Inter Bus, Can-Bus, Profibus, RS422, RS485, controllo PLC, video analogico, audio digitale, Gigabit Ethernet, temperatura, segnale del sensore di peso, ecc.

Ora molti anelli di contatto vengono utilizzati nella difesa nazionale e nei campi militari, come attrezzature per aerei da ricognizione, radar di difesa aerea, sistema di artiglieria, antenna di avvertimento precoce, sistema di test missile.
