Capacità di carico massima 10kg (20,05 libbre)
Pan/AzimuthAngolo: 0-360 °; Angolo di inclinazione/evelazione: -90 ° ~- 40 °
Velocità Pan/azimut 0.01 ~ 100 °/s; Velocità di inclinazione/elevazione 0.01 ~ 40 °/s
Precisione preimpostata: ± 0.1 °
Motore passo-passo ad alta precisione e trasmissione a vite senza fine inclinabile
Padella/AzimuthVelocità fino a 100 °/s
Controllo pan tilt RS485 o RS422 con protocollo Pelco P/D
Posizione di supporto feedback e posizione assoluta
Supporta la direzione di inclinazione autobloccante
IP66 valutato per l'ingresso di polvere e acqua

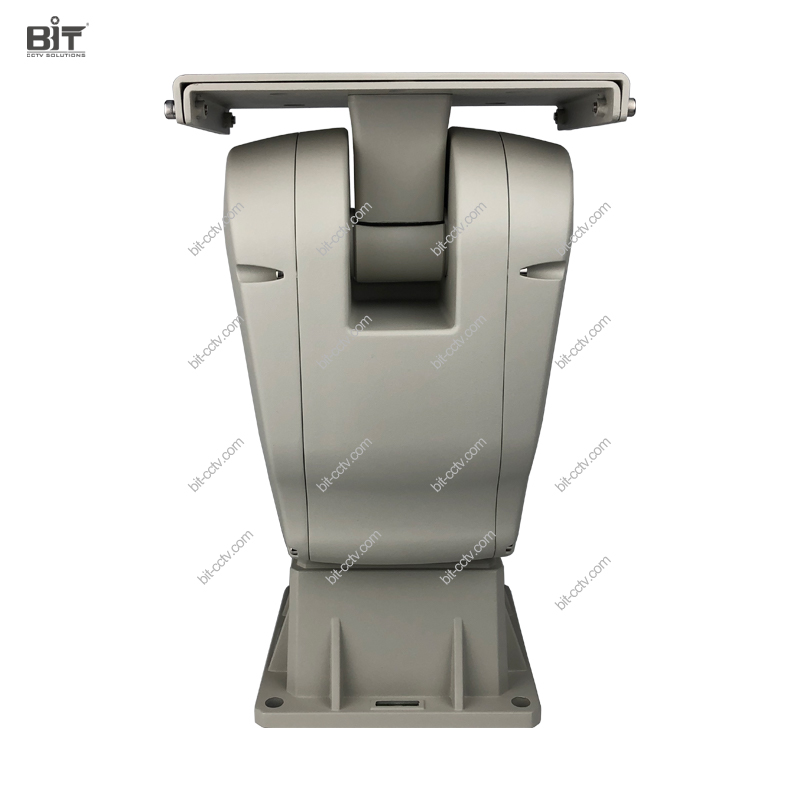

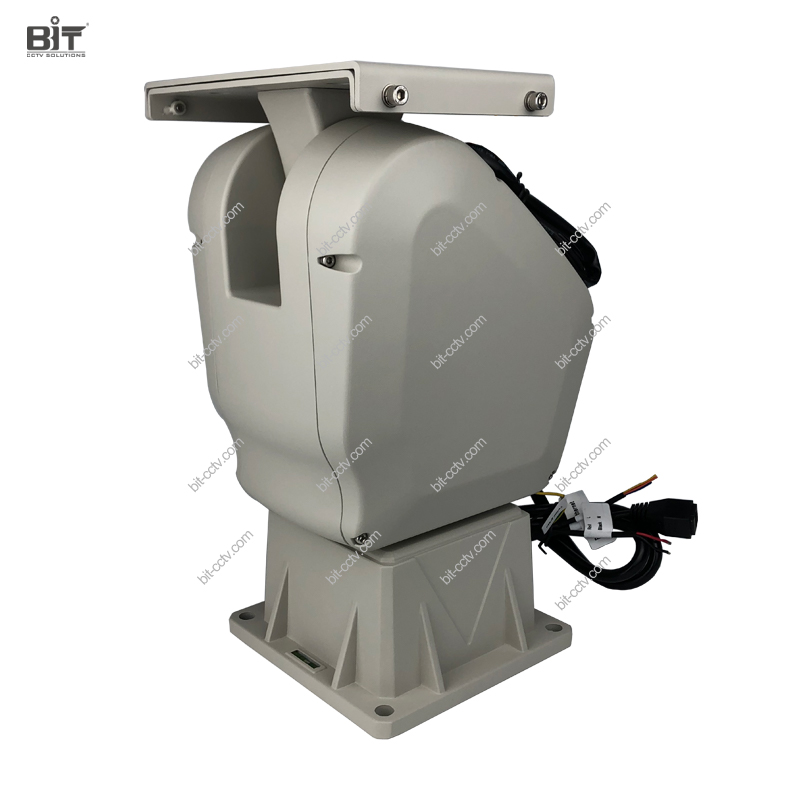

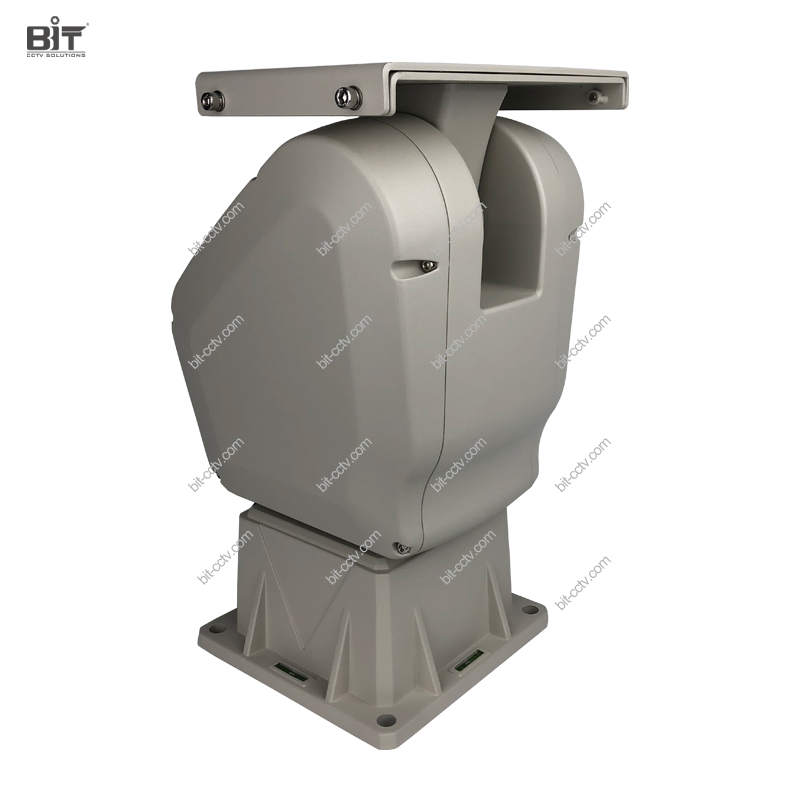

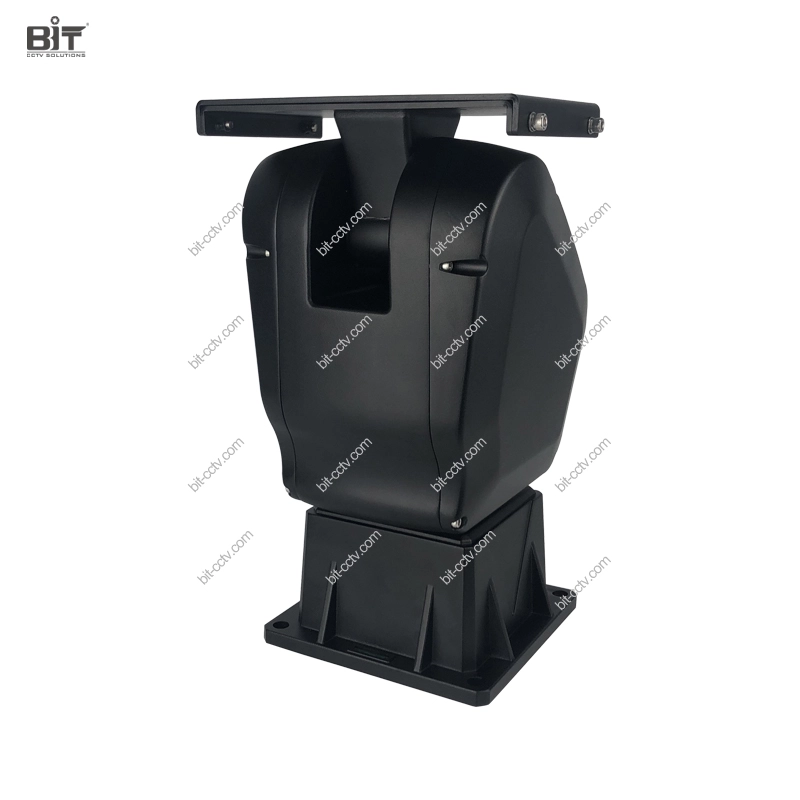

BIT-PT410 è un'unità di inclinazione pan ad alta velocità avanzata per applicazioni sia interne che esterne. Con una capacità di carico massima di 10kg (20,05 libbre), la sua velocità di rotazione della vaschetta può essere fino a 100 °/s per un posizionamento rapido dell'obiettivo. Utilizzando il suo motore passo-passo ad alta precisione e la modalità di trasmissione a vite senza fine/ingranaggio, presenta una precisione di posizionamento di 0.1 gradi per il posizionamento ripetuto e il controllo della velocità estremamente bassa. Presenta anche una rotazione panoramica di 360 gradi e una rotazione di inclinazione di-90 ° ~- 40 ° per la sorveglianza grandangolare. Gli alloggiamenti della fotocamera sono disponibili anche per la tua facile integrazione con le fotocamere.
Modello | BIT-PT410 |
Capacità di carico massima | 10kg (20,05 libbre), carico dall'alto |
Angolo di rotazione | Padella/Azimuth: Continuo 360 °, inclinazione/elevazione: -90 ° ~ + 40 ° |
Velocità di rotazione | Padella/Azimuth: 0.01 °/s-100 °/s, inclinazione/elevazione: 0.01 °/s-40 °/s |
Precisione preimpostata | ± 0.1 ° |
Preimpostazioni programmabili | 255 |
Pista da crociera | 8, ciascuno con 32 posizioni preimpostate |
Scan | Supporto |
Feedback sulla posizione | Supporta la ricerca/feedback della posizione tramite RS485 o il feedback in tempo reale opzionale tramite RS422 |
Posizione assoluta | Supporto |
Posizione della guardia | Supporto con 1 preimpostato o 1 pista da crociera o 1 scansione automatica |
Memoria di interruzione di corrente | Supporto, posizione back to PT, scansione/movimento preimpostato prima di interruzione di corrente |
Autobloccante | Supporto in direzione di inclinazione, non supportato in direzione pan |
Protocollo | Pelco P/D |
Interfaccia di comunicazione | RS485 o RS422 |
Baud Rate | 2400/4800/9600/19200 bps |
Trasmissione | Ingranaggio a vite senza fine in direzione di inclinazione, cintura in direzione pan |
Cablaggio/interfaccia | |
Base Pan Tilt | Ethernet da 100M con RJ45 (4 fili, passante),Controllo RS485 P/T (2 fili),24V AC/DC (2 fili), GND |
Pan Tilt Top | Ethernet da 100M con controllo RJ45 (4 fili, passante), RS485 P/T (2 fili), 12V DC (2 fili), 24V AC/DC (2 fili), GND |
Generale | |
Tensione di esercizio | AC24V ± 20%, 50/60Hz o DC24V ± 10% |
Consumo energetico | ≤ 40W |
Protezione contro le sovratensioni dell'illuminazione | Potenza: 4000V (linea a terra: 4000V, linea a linea: 2000V) Interfaccia segnale di comunicazione: 2000V (linea a terra: 2000V, linea a linea: 1000V) |
Temperatura di lavoro | -40 ° c ~ + 65 ° c (-40 ° f ~ 149 ° f) |
Umidità di lavoro | 90 ± 5% RH |
Temperatura di stoccaggio | -40 ° c ~ + 70 ° c (-40 ° f ~ 158 ° f) |
Livello di protezione | IP66 |
Materiale | Lega di alluminio |
Peso | 12kg (26,45 libbre) |
Dimensione (lcarta wscine h) | 214x213x360mm (muslimate) |
Unità: mm
BIT-PT410, progettato con motore passo-passo ad alta precisione e modalità di azionamento a vite senza fine/ingranaggio, è un'unità di inclinazione pan ad alta precisione con posizionamento ripetuto di ± 0.1 gradi.
Sì, BIT-PT410 angolo di supporto/feedback delle coordinate e controllo avanzato della posizione assoluta tramite comandi estesi Pelco D, che includono alcuni comandi avanzati per il controllo del posizionamento del posizionatore.
Comandi estesi Pelco
Set posizione Pan-Set posizione di inclinazione-Set posizione Zoom-Set posizione di messa a fuoco
Query posizione Pan-Query posizione di inclinazione-posizione dello Zoom di Query-posizione di messa a fuoco di Query
Sì, trova quello adatto nella nostra categoria di prodotti per la custodia della fotocamera o contattaci direttamente per i consigli.
L'unità pan tilt BIT-PT410 è classificata IP66 per l'ingresso di acqua e polvere per applicazioni per tutte le stagioni.
